製品特徴
施工動画

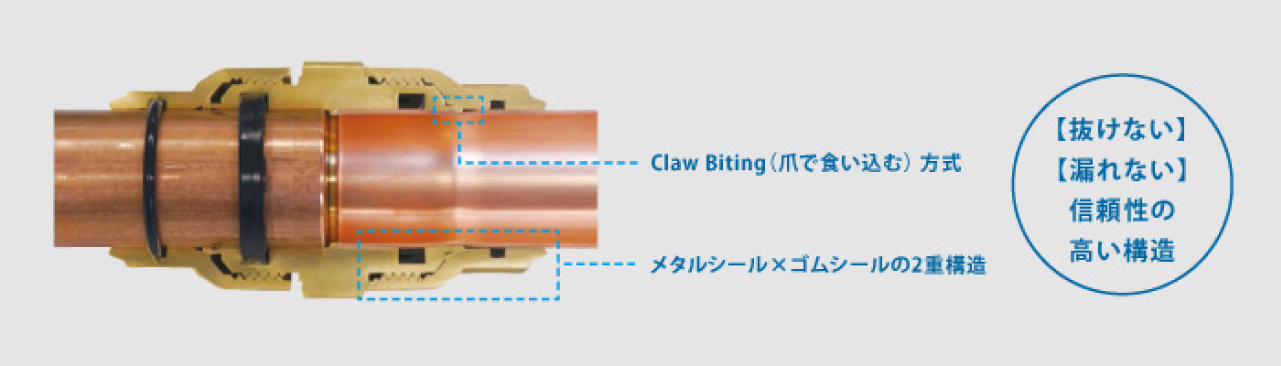

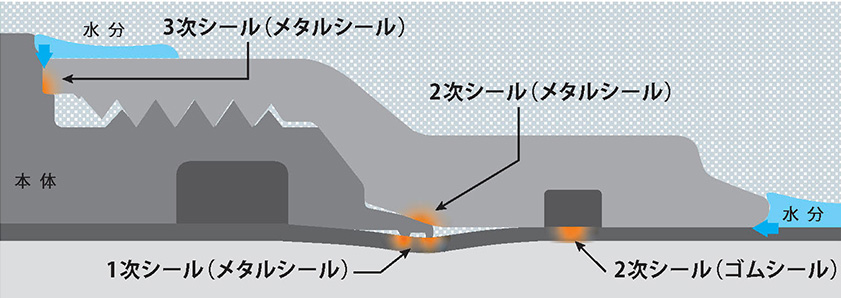

ダブルシール方式
ダブルシール方式（メタルシール＋ゴムシール）により、さらに気密性向上

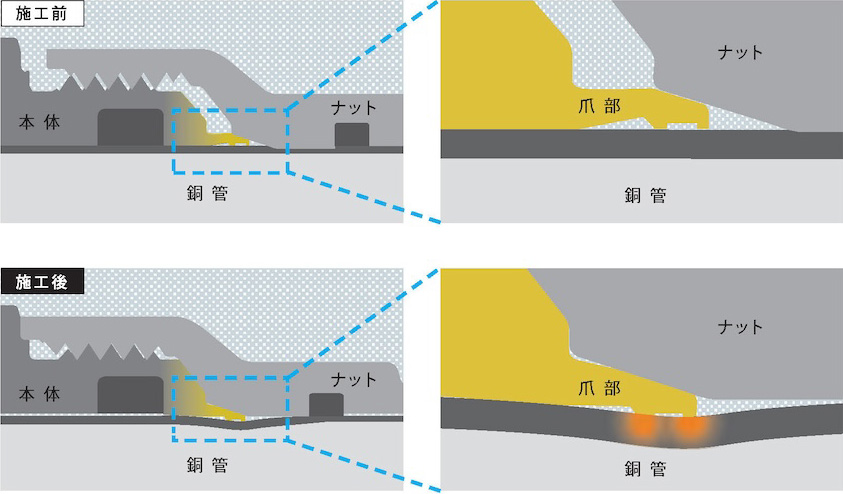

【抜けない】Claw Biting(爪で食い込む)方式
2本の爪先が銅管に食い込むことでメカニカルシールが形成され、配管が抜けない構造となります。
【漏れない】メタルシールと、ゴムシールの2重シール
銅管を固定する3か所のメタルシールと、外部からの水分などの浸入を防ぐゴムシール。ゴムシールの2重のシールで、配管のズレを抑えて「漏れ」や「浸入」をシャットアウトします。

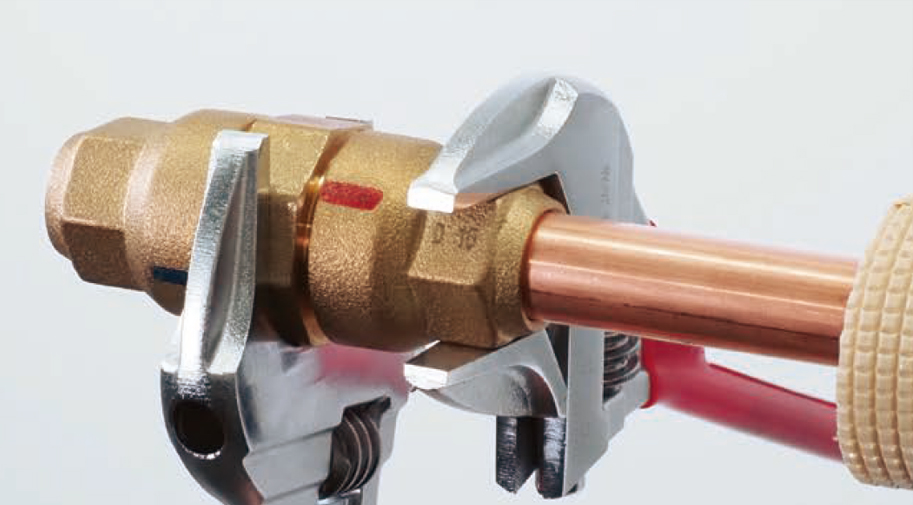

締め付けトルクを大幅に低減
スパナを使った低トルクでの締め付け施工が可能になりました。ダブル シール方式でも一般的な工具のみで対応でき、締め付けは低トルクで 施工できます。
外部規格の合格確認書および認定書取得
- ●第三者認定による性能証明『ISO14903』を取得
- ●日本銅センター規格『JCDA0012』の認定を取得
-
ISO14903試驗合格確認証 -
日本銅センター規格JCDA0012認定書
証明書については、こちらをご覧ください。
豊富なラインアップで施工を支援
-

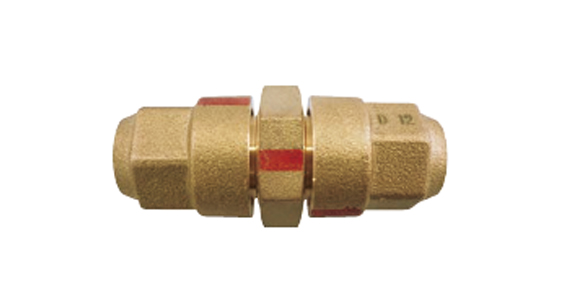

同径継手
-

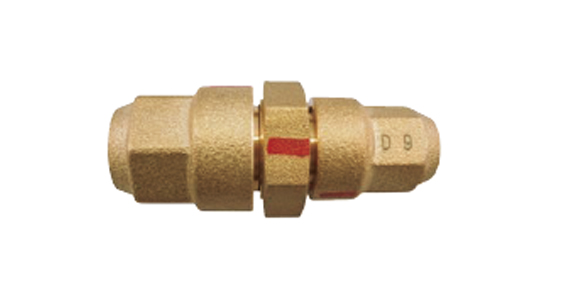

異径継手
-

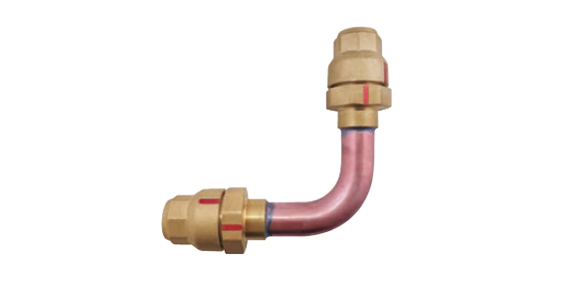

L形継手
-

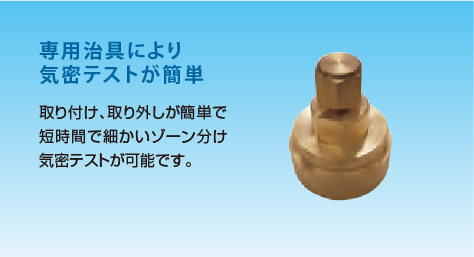

気密治具
-

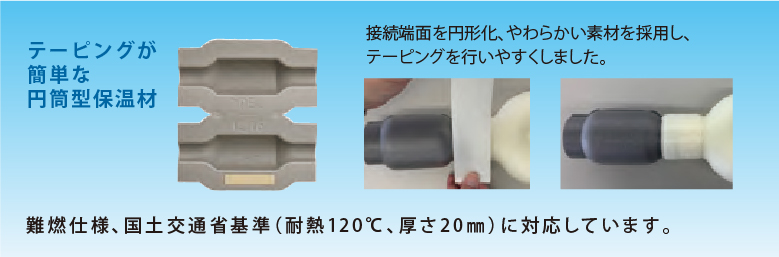

付属保温材

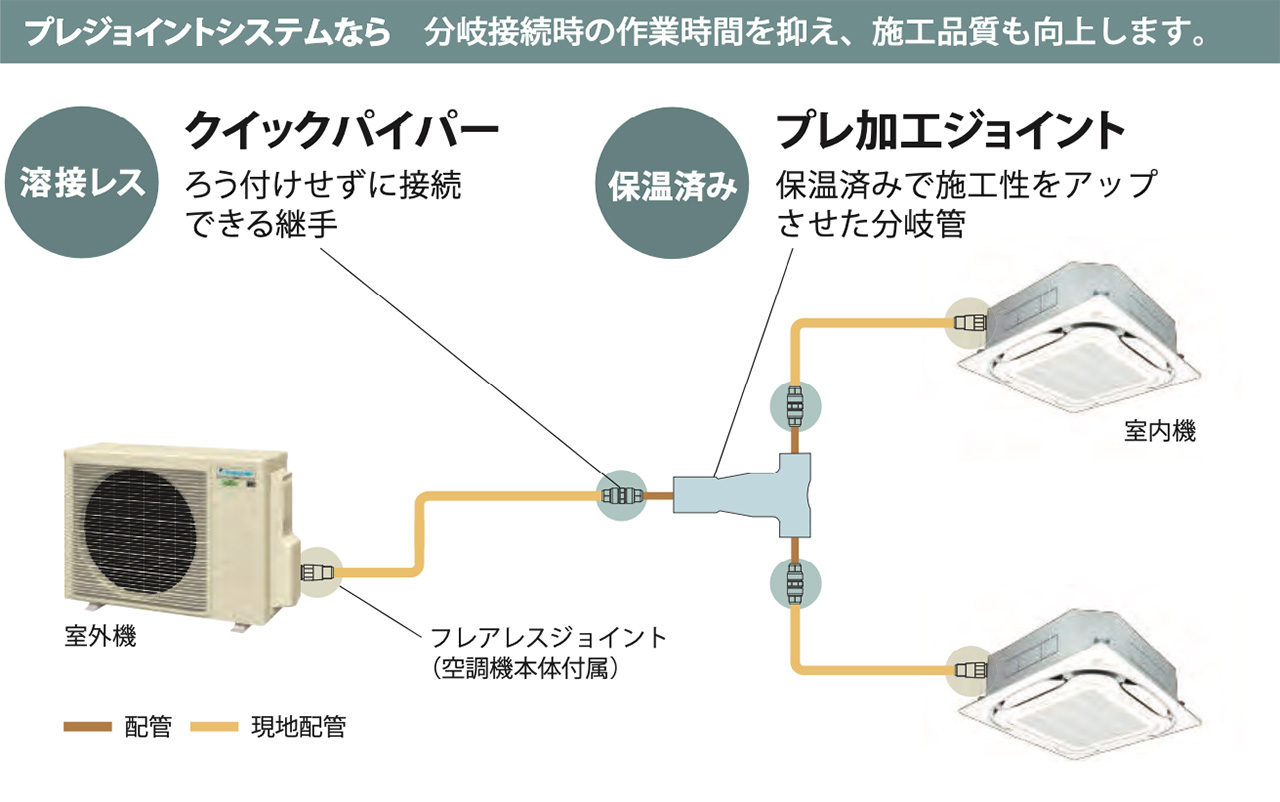

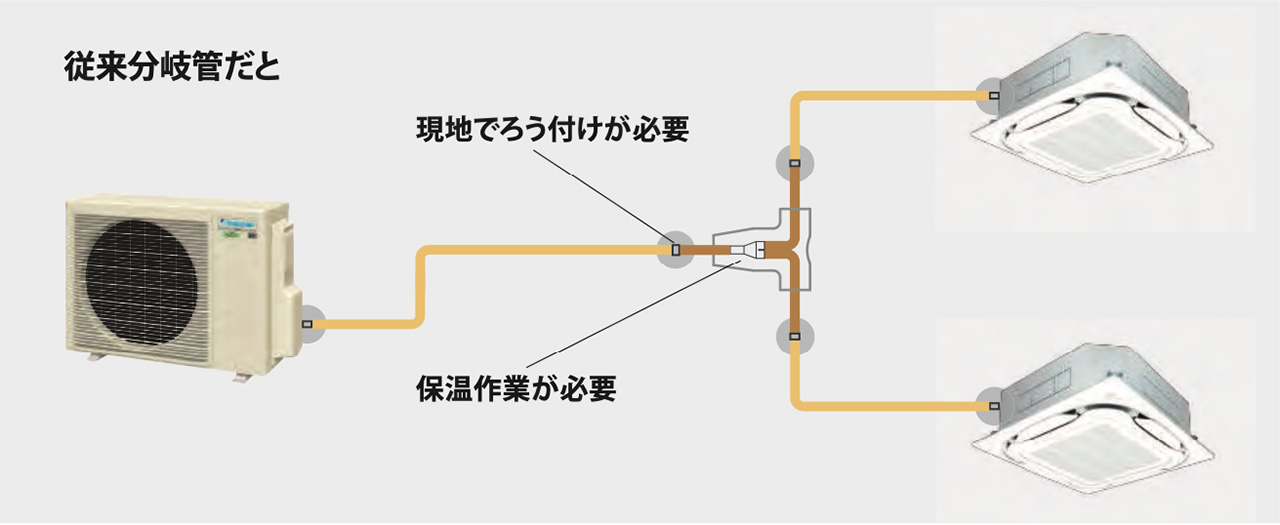

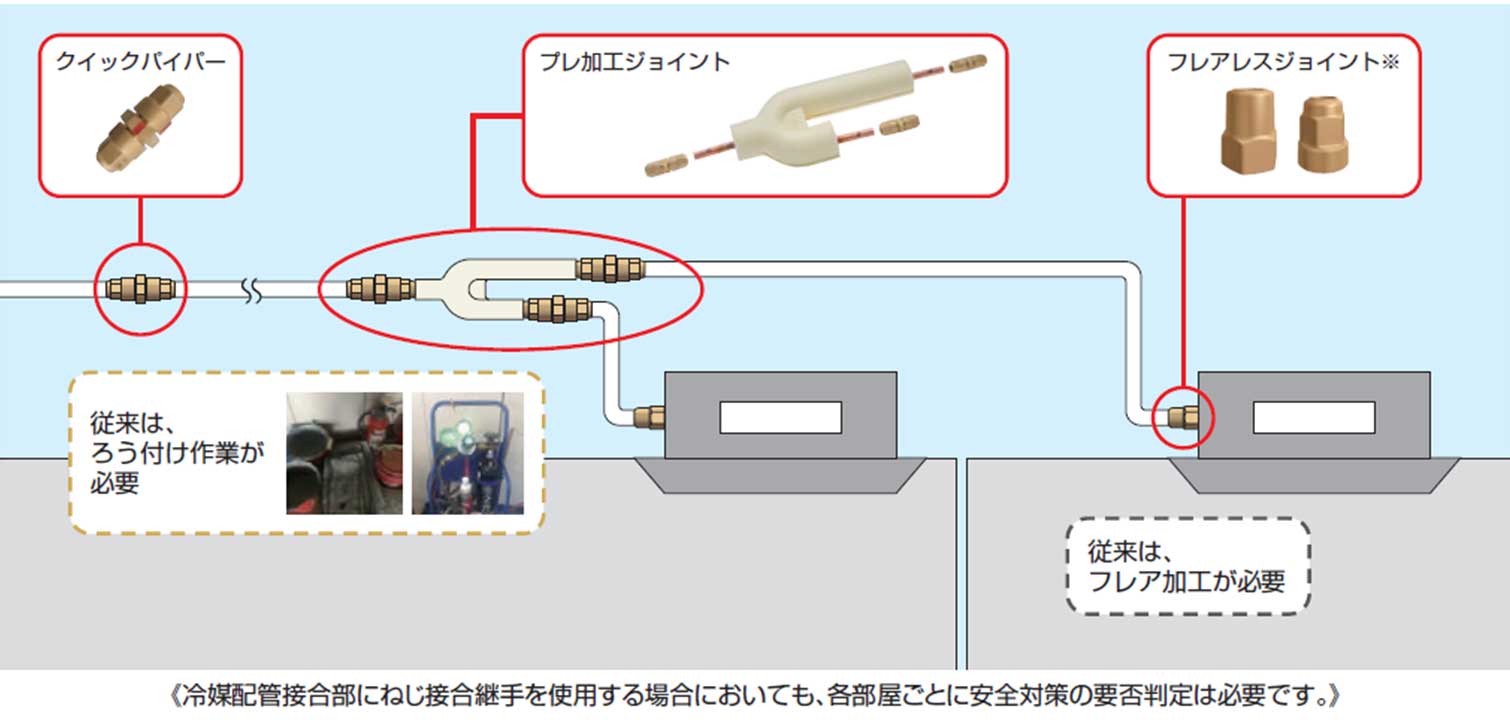

プレジョイントシステム
全工程溶接レスで締め込みだけで接続可能。

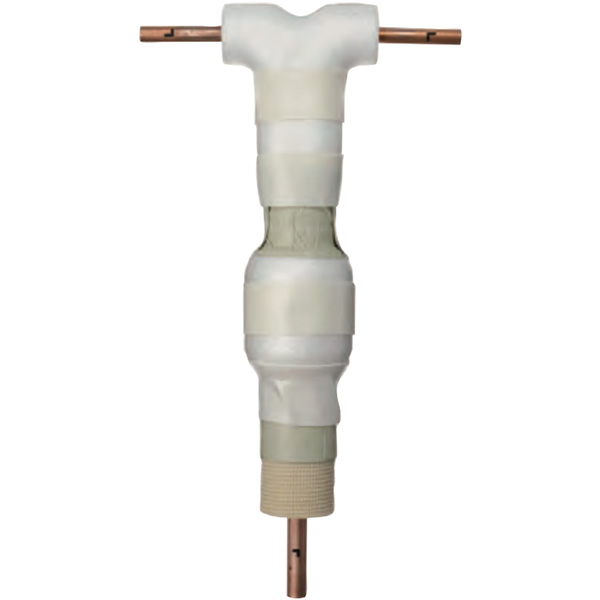

■プレ加工ジョイントの特徴
●業務用マルチエアコン・machiマルチ用
特長
- ◎保温工事・気密試験実施済み
- ◎保温材の難燃PE化
- ◎国土交通省仕様対応（保温材20mm）
- ◎すべて工場内で生産するため高品質
●スカイエア用
特長
- ◎ 保温工事・気密試験実施済み
- ◎ 保温材の難燃PE化
- ◎ 国土交通省仕様対応(保温材20mm)
- ◎ すべて工場内で生産するため高品質

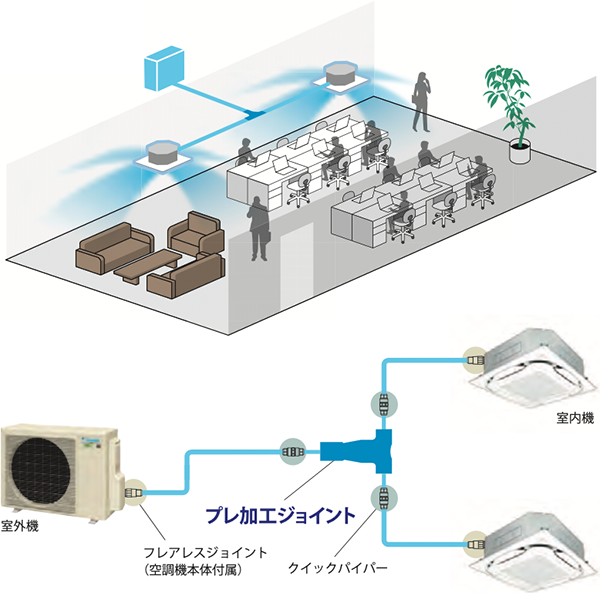

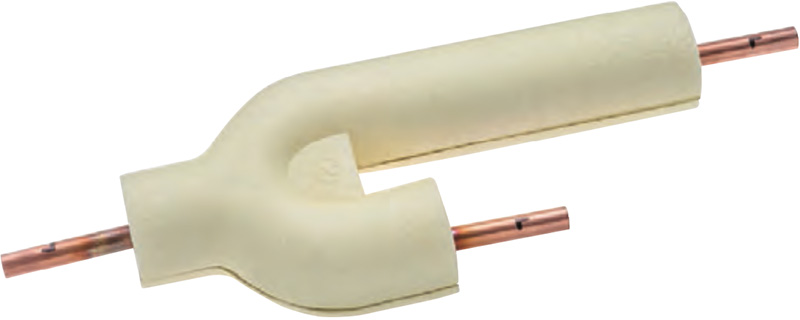

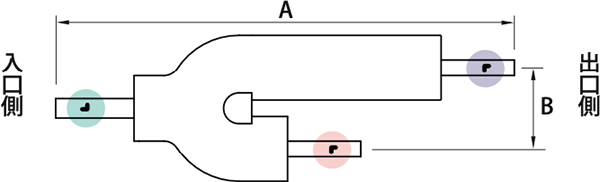

分岐接続も、ろう付け不要で簡単施工&時短
-

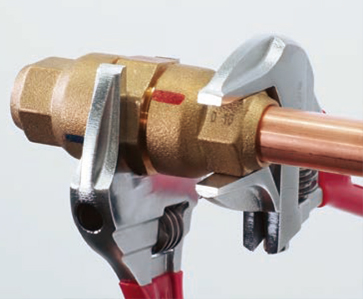

プレ加工でろう付け不要
クイックパイパーとプレ加工ジョイントをスパナで締め付けるだけで施工が完了。ろう付けは不要です。
-

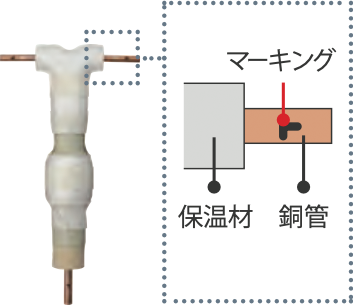

差し込み位置をマーキング
クイックパイパーの差し込み位置をプレ加工ジョイントにマーキング済み。現地の作業時間を短縮します。
-

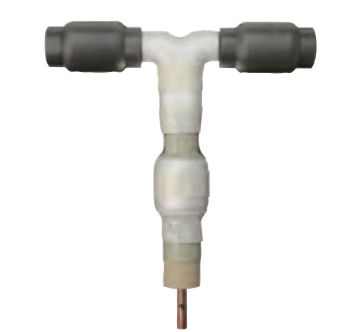

保温材を取り付け済み
クイックパイパーにも分岐管にも保温材が取り付けられているので、保温作業が簡単です。
